Az RTK (Real-Time Kinematic) GNSS mérés ma a geodéziai gyakorlat egyik leggyakrabban használt eszköze: néhány másodperc alatt centiméteres pontosságú koordinátát ad. Éppen ez a gyorsaság és látszólagos egyszerűség az, ami csapdát rejt. A vevő által kiírt „FIXED" megoldás és a 1–2 cm-es becsült középhiba ugyanis nem garancia a valós helyességre. Az alábbiakban összefoglaljuk azokat a korlátokat, amelyekkel a terepi munka során számolni kell, és gyakorlati támpontot adunk ahhoz, mikor tekinthető egy mérés geodéziai szempontból elfogadhatónak.

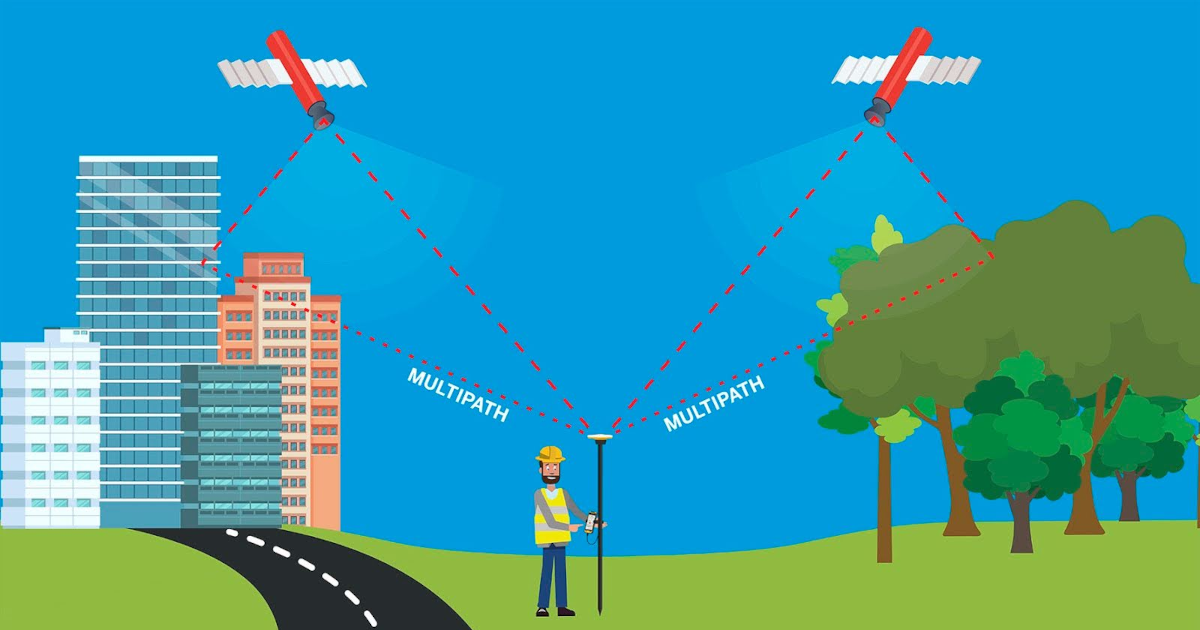

A többutas terjedés (multipath)
A többutas terjedés akkor lép fel, amikor a műholdjel nem közvetlenül, hanem valamilyen felületről visszaverődve – vagy a közvetlen jellel egyszerre, késleltetve – jut el az antennához. A vevő ezt a megnyúlt jelpályát valós távolságként dolgozza fel, ami a fáziscentrumban néhány centimétertől akár több deciméternyi torzulást is okozhat.
A multipath különösen alattomos hiba, mert:
- Nem feltétlenül rontja le a megoldás minőségét a kiírt értékek szintjén – a vevő FIXED megoldást és kedvező középhibát jelezhet, miközben a koordináta hibás.
- Rendszeres, nem véletlenszerű jellegű, ezért átlagolással vagy rövid ismételt méréssel nem szűrhető ki megbízhatóan.
- A leggyakoribb forrásai a sík, vezető vagy nedves felületek: fémburkolatú csarnokfalak, üveghomlokzatok, vízfelület, nedves járda, parkoló autók, fémkerítés.
A legjellemzőbb hibás mérési környezetek tehát a magas, reflektáló épületek tövében, ipari csarnokok mellett, illetve közvetlenül vízpart mentén alakulnak ki.
A DOP-értékek jelentése
A DOP (Dilution of Precision) a műholdak pillanatnyi geometriai elrendezésének hatását fejezi ki a meghatározás pontosságára. Nem magát a mérési hibát adja meg, hanem azt a szorzótényezőt, amellyel a műholdmérések alapzaja a koordináta hibájában megjelenik. Minél kedvezőbb (egyenletesebb, az égbolton jól szétszórt) a műholdgeometria, annál kisebb a DOP, és annál megbízhatóbb a megoldás.
A gyakorlatban használt mutatók:
- GDOP – geometriai DOP, a teljes (helyzet + idő) hatást összegzi.
- PDOP – helyzeti DOP, a háromdimenziós pozícióra vonatkozik; geodéziai szempontból ez a legfontosabb.
- HDOP – vízszintes DOP, az X–Y meghatározás geometriai minőségét jelzi.
- VDOP – magassági DOP; jellemzően ez a legrosszabb, mert a magasság meghatározásához a horizont alatti műholdak hiányoznak.
A VDOP rendszerint a PDOP és HDOP fölött van – ez magyarázza, hogy a magassági komponens GNSS-méréseknél mindig gyengébb a vízszintesnél.
DOP, középhiba és az elfogadhatóság határai
A vevő által kijelzett középhiba (RMS) és a DOP együtt értelmezendő. Egy kedvező középhiba rossz DOP mellett megtévesztő lehet, és fordítva. Tájékoztató jelleggel, részletes pontkövetelmény hiányában az alábbi határok adnak támpontot a geodéziai célú felmérésnél:
| Mutató | Kiváló | Elfogadható | Kerülendő |
|---|---|---|---|
| PDOP | < 2 | 2–4 | > 6 |
| HDOP | < 1,5 | 1,5–3 | > 4 |
| Vízszintes középhiba (VRMS) | ≤ 1–2 cm | ≤ 3 cm | > 5 cm |
| Magassági középhiba (HRMS) | ≤ 2–3 cm | ≤ 5 cm | > 8 cm |
| Megoldás típusa | FIXED | FIXED | FLOAT / DGPS |
Fontos kiemelni:
- FLOAT megoldás geodéziai célra nem fogadható el. A float ambiguitás-feloldás deciméteres nagyságrendű hibát is rejthet, függetlenül a kedvezőnek tűnő középhibától.
- A kiírt középhiba csak a megoldás belső szórását jellemzi, nem a valós helyességet: azt mutatja, mennyire stabilan áll össze a mérés önmagában, nem azt, hogy a koordináta mennyire van közel a valódi helyhez. A multipath okozta rendszeres hibát ezért nem jelzi.
- Az igazi mérce mindig a független ellenőrzés (lásd lejjebb), nem a vevő saját becslése.
- Ha a munka adott pontossági osztályhoz vagy szabályozói előíráshoz kötött, mindig az ott rögzített tűréshatár a mértékadó, nem ez a tájékoztató táblázat.
Az ellenőrző mérések szerepe
A leghatékonyabb védelem a rejtett hibák ellen az ismételt mérés újrainicializálással. A lényeg, hogy a két mérés között a vevő ambiguitás-feloldása teljesen újrainduljon, így a két eredmény független legyen egymástól:
- Mérjük meg a pontot, majd döntsük le a fixet (inicializálás megszüntetése – pl. az antenna lefedése, a vevő rövid kikapcsolása vagy a megoldás eldobása), és néhány perc múlva, más műholdgeometria mellett mérjünk újra.
- A két mérés eltérése mutatja a valós megbízhatóságot. Vízszintben 2–3 cm-en belüli, magasságban 3–5 cm-en belüli egyezés esetén a pont elfogadható.
- A két mérés között érdemes várni: 15–30 perc alatt a műholdkonstelláció érzékelhetően elmozdul, így a geometriafüggő és a multipath-hibák más-más nagyságrendben jelentkeznek – ezért válik kiszűrhetővé az, ami egyetlen mérésből nem.
Kritikus alappontoknál (illesztőpontok, főbb sarokpontok) az ellenőrző mérés nem opció, hanem kötelező lépés.
Hibaszűrési módszerek
A megbízhatóság növelésére a következő eljárások használhatók:
- Független ismétlés újrainicializálással – a fent leírt eljárás, ez a legfontosabb.
- Eltérő referencia / hálózat – ha lehetséges, a mérést más bázisról vagy más hálózati megoldással (pl. egyedi bázis vs. hálózati RTK) is ellenőrizzük.
- Időbeli átlagolás megfelelő óvatossággal – a több epochán át tartó mérés a véletlen zajt csökkenti, de a multipath rendszeres hibáját nem; ezért az átlagolás nem helyettesíti a független ellenőrzést.
- Ismert pontra állás – munkakezdéskor és -közben álljunk rá egy ismert koordinátájú pontra (illesztőpont, OGPSH-pont közelében elérhető hálózati pont); az eltérés azonnal jelzi a durva hibát.
- Geometriai zárás – sokszögelésnél, hosszanti vonalaknál a záróhibák, illetve a szomszédos pontok közti mért és számított távolságok összevetése rejtett hibát fed fel.
- A FLOAT és gyanús pontok megjelölése és újramérése – soha ne kerüljön float koordináta a végeredménybe ellenőrzés nélkül
Gyakorlati tanácsok nehéz terepen
Magas épületek, üveg- és fémhomlokzatok közelében:
- Tartsunk minél nagyobb távolságot a reflektáló felülettől; lehetőség szerint álljunk a faltól nyíltabb oldalra.
- Emeljük az elevációs maszkot (10°-ról akár 15°-ra), hogy a horizonthoz közeli, többutas terjedésre hajlamos jeleket kizárjuk.
- Mindenképp ellenőrző mérést végezzünk eltérő időpontban, más műholdgeometria mellett.
- Ha a takarás erős és a multipath kezelhetetlen, térjünk át földi műszeres meghatározásra (mérőállomásról bemérés, szabad álláspont): a takart pontot ismert, nyílt égre néző GNSS-pontokról tájékozva mérjük be.
Csarnokok, fémszerkezetek mellett:
- A fémfelület az egyik legerősebb reflektor – itt a multipath a legvalószínűbb. A csarnok közvetlen tövében mért RTK-koordinátát alapból kezeljük gyanúsnak.
- Részesítsük előnyben a poláris bemérést (mérőállomás) az épülethez közeli pontoknál.
Fedett, fás területeken:
- A lombkorona a jelet gyengíti és szórja; gyakori a FLOAT megoldás vagy a hosszú inicializálási idő. Float koordinátát ne fogadjunk el.
- Használjunk minél több konstellációt (GPS + GLONASS + Galileo + BeiDou), hogy a takart égbolt ellenére is elég műhold maradjon kedvező geometriával.
- Lombhullató erdőben, ha a feladat tűri, a lombtalan időszak (késő ősz – kora tavasz) lényegesen jobb eredményt ad.
- Tartós float vagy ugráló megoldás esetén ne erőltessük az RTK-t: mérjünk be egy közeli nyílt pontot RTK-val, és onnan poláris méréssel határozzuk meg a fák alatti pontot.
Összefoglalás
Az RTK GNSS gyors és pontos, de a kiírt FIXED megoldás és a kedvező középhiba önmagában nem bizonyíték. A megbízhatóságot a kedvező DOP-értékek, a független, újrainicializált ellenőrző mérés és a durvahiba-szűrés együttesen biztosítja. Reflektáló felületek és takart égbolt mellett a multipath a legnagyobb veszély – ilyenkor a leghelyesebb döntés gyakran az, hogy a kritikus pontot nem közvetlenül RTK-val, hanem nyílt GNSS-pontról, földi műszerrel mérjük be. A jó geodéta nem a műszerben bízik, hanem az ellenőrzésben.
